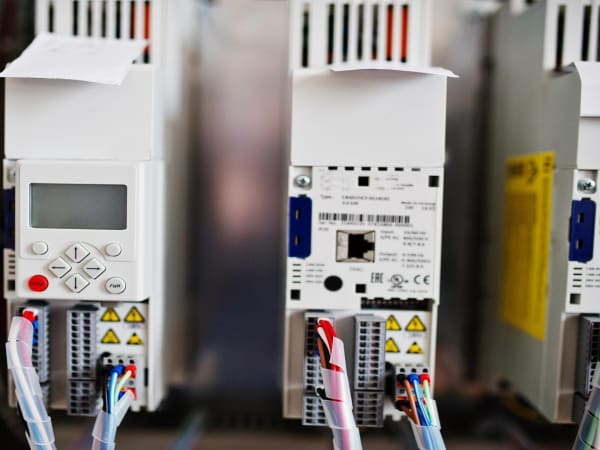

Что происходит внутри частотного преобразователя во время поломки

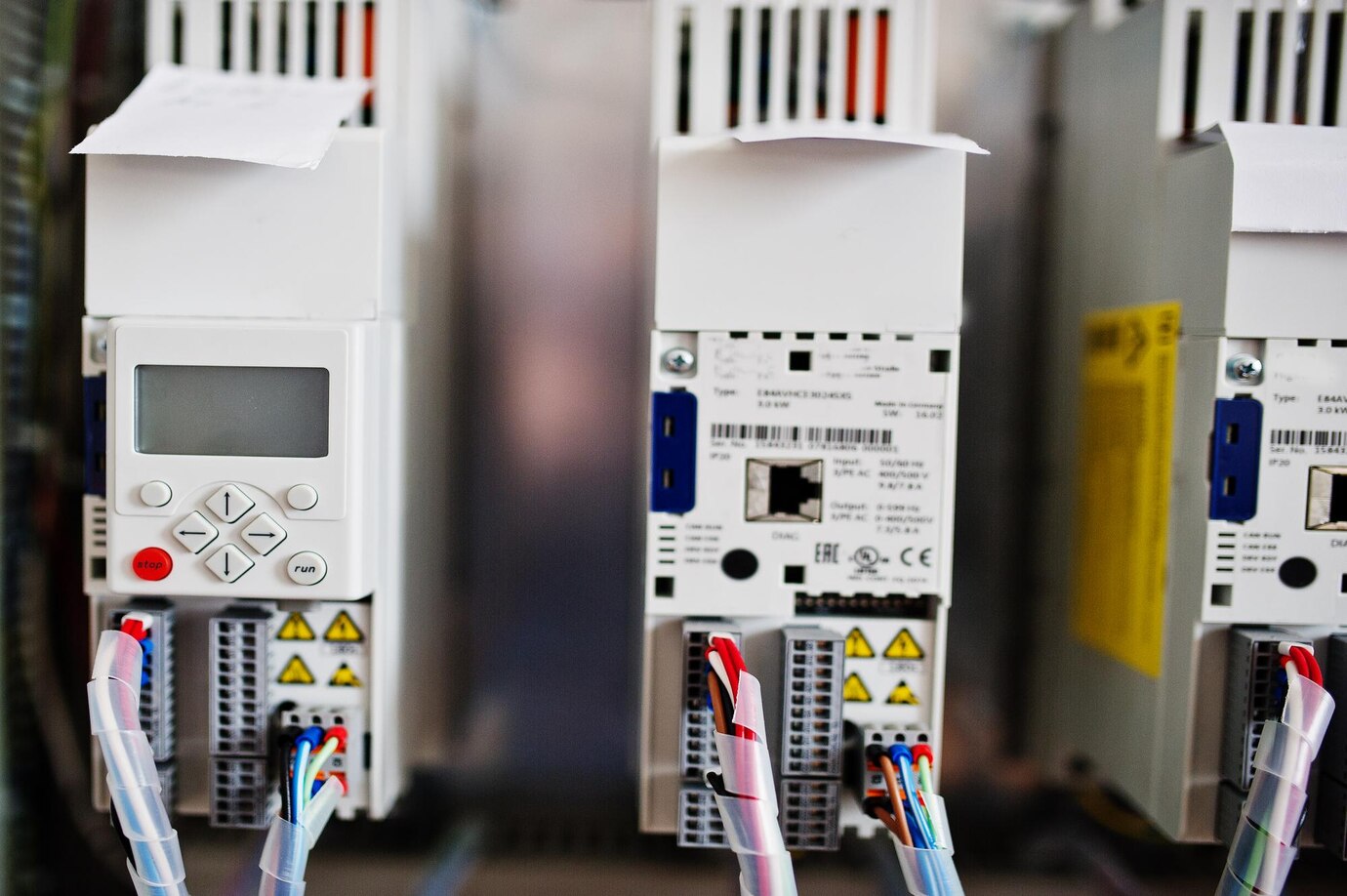

Частотный преобразователь со стороны выглядит спокойно: корпус, дисплей, клеммы, вентилятор и несколько кнопок. Но внутри в это время работает целая электронная система, где сетевое напряжение выпрямляется, сглаживается, преобразуется и снова подается на электродвигатель уже с нужной частотой. Когда начинается поломка, ремонт частотных преобразователей обычно показывает одну важную вещь: отказ редко случается мгновенно, чаще внутри устройства постепенно накапливаются перегрев, перегрузка, пыль, скачки напряжения или износ компонентов.

Частотник сначала принимает удар от сети

Первой с внешним миром встречается входная часть преобразователя. Сюда приходит питание от электросети. Если напряжение стабильное, устройство работает в нормальном режиме. Но при скачках, перекосе фаз, просадках или импульсных помехах входные элементы получают повышенную нагрузку.

Внутри могут страдать:

• входной выпрямитель;
• варисторы и защитные элементы;
• предохранители;
• цепи питания;
• конденсаторы звена постоянного тока.

При сильном перенапряжении защитные детали пытаются погасить удар. Если всплеск короткий и не слишком мощный, частотный преобразователь может просто уйти в ошибку. Если удар серьезный, повреждаются элементы входной цепи. Тогда устройство перестает включаться, выбивает автомат или показывает ошибку сразу после подачи питания.

Выпрямитель превращает переменное напряжение в постоянное

После входа питание проходит через выпрямитель. Его задача — преобразовать переменное напряжение сети в постоянное. Это один из ключевых этапов работы частотника. Если выпрямитель повреждается, нормального питания для силовой части уже не будет.

Во время поломки выпрямительный мост может перегреваться, пробиваться или работать с перекосом. Это часто происходит из-за скачков напряжения, коротких замыканий, плохого контакта на клеммах или старения компонентов.

Если проблема развивается постепенно, частотник может включаться, но вести себя нестабильно: запускаться через раз, уходить в аварию по напряжению, отключаться при нагрузке. Если выпрямитель пробит полностью, устройство обычно не запускается или сразу вызывает срабатывание защиты в шкафу управления.

Конденсаторы держат напряжение, пока не теряют ресурс

После выпрямителя напряжение попадает в звено постоянного тока. Здесь находятся электролитические конденсаторы. Они сглаживают пульсации, накапливают энергию и помогают преобразователю стабильно питать двигатель.

Во время работы конденсаторы нагреваются, стареют и постепенно теряют емкость. Чем выше температура внутри шкафа, тем быстрее идет этот процесс. Пыль, плохая вентиляция, частые пуски и нестабильная сеть ускоряют износ.

Когда конденсаторы уже не справляются, внутри частотника появляются пульсации напряжения. Силовая часть начинает работать тяжелее. Возможны ошибки по перенапряжению, недонапряжению, нестабильный пуск, отключения под нагрузкой и повышенный нагрев.

Иногда конденсатор вздувается, течет или разрушается. В более мягком варианте внешне он может выглядеть нормально, но по факту уже не держит нужные параметры. Поэтому диагностика частотного преобразователя не ограничивается осмотром: важны измерения.

Силовой модуль получает максимальную нагрузку

Силовой модуль — одна из самых важных и дорогих частей частотного преобразователя. Именно он формирует выходное напряжение для электродвигателя. Чаще всего в этой зоне работают IGBT-транзисторы, которые быстро переключаются и создают нужную частоту.

Когда начинается авария, силовой модуль часто оказывается главным пострадавшим. Он может выйти из строя из-за перегрева, короткого замыкания на выходе, поврежденного кабеля, пробоя двигателя, неверных настроек или резкой перегрузки.

Внутри процесс выглядит так: ток резко растет, температура повышается, защитные цепи пытаются отключить привод. Если защита успевает, частотник показывает ошибку. Если нагрузка слишком сильная или повреждение уже произошло, силовой ключ пробивается.

Признаки повреждения силовой части:

• частотник сразу уходит в аварию при пуске;

• двигатель дергается или гудит;

• выбивает автомат;

• появляется ошибка по току;

• устройство не видит двигатель корректно;

• есть запах перегретой электроники.

Замена силового модуля без проверки двигателя и кабеля рискованна. Если причина осталась снаружи, новый модуль может сгореть снова.

Плата управления пытается понять, что происходит

Плата управления — это «мозг» частотного преобразователя. Она получает сигналы от кнопок, датчиков, контроллера, панели оператора и внутренних цепей. Она же решает, когда запускать двигатель, как менять скорость, когда тормозить и когда отключаться по аварии.

Во время поломки плата управления может работать нормально и просто фиксировать ошибку. Но иногда страдает сама: от влаги, помех, неправильного подключения внешних сигналов, скачков напряжения или неисправного блока питания.

Тогда появляются более странные симптомы:

• дисплей мигает или не включается;
• параметры не сохраняются;
• частотник не реагирует на команды;
• пропадает связь с контроллером;
• входы и выходы работают неправильно;
• устройство зависает;
• ошибки появляются без очевидной причины.

Такие неисправности сложнее диагностировать, потому что на плате может не быть видимых следов повреждения. Нужна проверка цепей питания, разъемов, входных сигналов, интерфейсов связи и состояния электронных компонентов.

Перегрев запускает цепную реакцию

Перегрев — один из самых опасных сценариев. Внутри частотного преобразователя тепло выделяют силовой модуль, выпрямитель, резисторы, блок питания и другие элементы. Для охлаждения используются радиаторы и вентиляторы.

Если вентилятор остановился, фильтр забился пылью или шкаф управления перегрелся, температура растет. Сначала частотник может отключаться по защите. Затем начинают быстрее стареть конденсаторы, ухудшается пайка, повышается нагрузка на силовые элементы.

Главная проблема перегрева в том, что он редко ломает устройство за один день. Он медленно сокращает ресурс всех важных компонентов. Частотник может еще работать, но уже с запасом прочности на исходе.

Особенно опасны ситуации, когда ошибку по температуре просто сбрасывают и снова запускают оборудование. В этот момент устройство получает повторный тепловой удар, а силовая часть работает на пределе.

Пыль превращается в изоляционную и электрическую проблему

Пыль внутри частотника действует сразу в двух направлениях. Во-первых, она мешает охлаждению. Радиатор хуже отдает тепло, вентилятор гоняет меньше воздуха, температура растет. Во-вторых, пыль может стать причиной электрических утечек.

Особенно опасна металлическая, цементная, угольная и влажная пыль. Она оседает на платах и между дорожками. Если добавляется влага, загрязнение может проводить ток. Тогда возникают ложные сигналы, сбои, пробои и короткие замыкания.

Внутри это выглядит как постепенное загрязнение электроники. Сначала слой почти незаметен. Потом частотный преобразователь начинает чаще греться, вентилятор шумит, ошибки появляются при нагрузке. В тяжелом случае на плате возникает пробой, и устройство перестает работать.

Влага вызывает коррозию и ложные аварии

Влага попадает внутрь не только при прямом заливе. Часто виноват конденсат. Он появляется при перепадах температуры: например, когда холодный шкаф управления начинает прогреваться после простоя.

Внутри частотного преобразователя влага вызывает окисление контактов, коррозию дорожек, сбои в разъемах и утечки между элементами. Иногда устройство утром не запускается, а позже снова работает. Это не значит, что проблема исчезла. Просто плата подсохла, но повреждение продолжает развиваться.

Влажность особенно опасна для платы управления, цепей питания и разъемов. Силовая часть тоже может пострадать, если нарушается изоляция или появляется токопроводящий налет.

Неправильные настройки перегружают электронику

Поломка может начаться не с железа, а с параметров. Частотный преобразователь работает по заданным настройкам: время разгона, торможение, ток двигателя, максимальная частота, режим управления, частота коммутации, защита от перегрузки.

Если параметры выставлены неправильно, внутри устройства возникают лишние нагрузки. Слишком короткий разгон вызывает высокий пусковой ток. Слишком резкое торможение повышает напряжение в звене постоянного тока. Неверный ток двигателя мешает защите правильно реагировать на перегрузку.

Частотник может долго терпеть такие условия, но ресурс силового модуля, конденсаторов и блока питания будет снижаться. В итоге ошибка настроек превращается в реальную поломку деталей.

Двигатель и кабель могут «убить» исправный частотник

Не всякая авария начинается внутри преобразователя. Иногда причина находится на выходе: в электродвигателе, кабеле, муфте, редукторе или механике.

Если кабель поврежден, изоляция пробита или двигатель имеет межвитковое замыкание, силовой модуль получает опасную нагрузку. Частотник пытается отключиться по току или замыканию на землю. Если авария сильная, силовые ключи повреждаются.

Механическая перегрузка действует иначе. Например, заклинивший подшипник, забитый насос или тяжелый ход конвейера заставляют двигатель потреблять больше тока. Частотный преобразователь греется, отключается и постепенно изнашивается.

Поэтому при серьезной поломке важно проверять не только сам блок, но и весь привод: двигатель, кабельную линию, нагрузку, заземление и параметры.

Как защита пытается спасти устройство

Внутри частотного преобразователя есть системы защиты. Они отслеживают ток, напряжение, температуру, состояние входов, выходов и внутренних цепей. Когда параметры выходят за пределы нормы, устройство останавливает двигатель и показывает ошибку.

Защита может сработать при:

• перегрузке по току;
• коротком замыкании;
• перегреве;
• перенапряжении;
• низком напряжении;
• потере фазы;
• замыкании на землю;
• ошибке связи;
• неисправности вентилятора.

Ошибка на дисплее — это не просто неудобство. Это сигнал, что внутри или вокруг частотника возник опасный режим. Если постоянно сбрасывать аварию без диагностики, защита перестает быть спасением и превращается в отсчет до серьезного отказа.

Почему одна поломка тянет за собой другую

Частотный преобразователь — это связанная система. В нем нет полностью независимых деталей. Если стареют конденсаторы, силовой модуль работает тяжелее. Если вентилятор плохо охлаждает радиатор, перегреваются транзисторы. Если скачет напряжение, страдает входная цепь и звено постоянного тока. Если поврежден кабель, удар получает выходной каскад.

Именно поэтому одна неисправность часто тянет за собой другую. Сначала ломается недорогой вентилятор, потом перегреваются компоненты, затем выходит из строя силовой модуль. Или сначала появляется плохой контакт на клемме, затем нагрев, искрение и повреждение входной цепи.

Хорошая диагностика ищет не только сгоревшую деталь, но и первопричину. Иначе ремонт будет временным.

Во время поломки внутри частотного преобразователя происходит не один процесс, а целая цепочка событий. Питание проходит через входную часть, выпрямитель, звено постоянного тока, силовой модуль и плату управления. Если на любом этапе появляется перегрев, скачок напряжения, загрязнение, влага, перегрузка или неправильная настройка, вся система начинает работать с нарушениями.

Чаще всего сначала появляются ошибки, нестабильный запуск, перегрев, отключения под нагрузкой или странное поведение двигателя. Если эти признаки игнорировать, повреждаются конденсаторы, выпрямитель, силовые транзисторы, блок питания или плата управления.

Главное правило простое: частотник редко ломается без предупреждения. Он заранее показывает, что внутри что-то идет не так. Чем раньше провести диагностику и устранить причину, тем выше шанс обойтись без дорогого ремонта и полной остановки оборудования.
